Productgegevens
Plaats van herkomst: China
Merknaam: LIANZHONG
Betaling en verzendvoorwaarden
Min. bestelaantal: 1
Prijs: negotiable
Betalingscondities: L/C, T/T, D/P, D/A

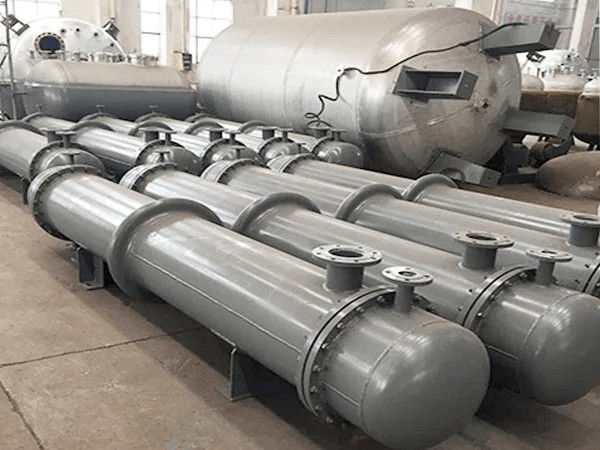

Hoe werkt een buisvormige warmtewisselaar
Een buisvormige warmtewisselaar is een soort warmtewisselaar met buizen omgeven in een schelp.
Het principe van de warmtewisselaar voor schil en buis is gebaseerd op een bundel buizen die verticaal of horizontaal in een zogenaamde schil zijn geplaatst.
Het werkt door warmte uit te wisselen tussen twee vloeistoffen.
De vloeistoffen kunnen van verschillende aard zijn en de buisvormige ruilmachine kan worden gebruikt voor de uitwisseling van gas/gas, vloeistof/vloeistof, vloeistof/gas, enz.
Op de markt zijn verschillende categorieën warmtewisselaars met schalen en buizen, elk ontworpen voor een specifieke toepassing:
Condensator: In deze configuratie is het doel van de wisseler om de transformatie van een gas in een vloeistof mogelijk te maken.is om stoom op een koud oppervlak te condenserenDe condensator is dus een koelsysteem dat een warmte-uitwisseling mogelijk maakt tussen een koelmiddel en een extern medium.het waarborgen van de verandering van de toestand van de vloeistof onder constante druk en vervolgens de oververhitting en de onderkoeling ervanOp deze manier verlaat de vloeistof de condensator in een vloeibare toestand en niet langer als een gas.
Koeler:Deze keer is de rol van de wisseler om een vloeistof af te koelen.
Boiler:Het hoofddoel van dit proces is de bodem van de distillatie kolommen gedeeltelijk te verdampen.Dit proces wordt ook gebruikt voor het verwarmen.
Verwarming:De verwarmingstoestellen in de industrie, die onder extreme omstandigheden kunnen werken, zijn bedoeld om een volume vloeistof of gassen te verwarmen.
Verdamper:Het is bedoeld om een oplossing te concentreren dankzij een bijdrage van energie om een verandering van staat van de vloeibare fase naar de gasvormige fase te bewerkstelligen.
Gekristalliseerder:In deze laatste configuratie maakt de uitwisseler het mogelijk een product te isoleren om het uit een oplossing in vaste vorm te halen.
| Nominale diameter | Nummer van de buiskaart | Buizen | Warmteoverdrachtgebied
Nominale waarde/berekende waarde |
Afdelingsoppervlakte van het pijpleidingskanaal de stroom m/uur wanneer de stroomsnelheid van het pijpleidingskanaal 0,5 m/s is | Nominale druk | |||||
| Lange buis ((m) | φ25 × 2.5 | |||||||||
| 1500 | 2000 | 3000 | 4000 | 6000 | φ25×2 | |||||
| 159 | 1 | 14 | 1.51.62 | 22.17 | 33.27 | 0.0044/0.0049 | 7.92/8.82 | 0.25 | ||
| 219 | 1 | 26 | Drie derde.00 | Vier vierde.02 | 6/6.06 | 8/8.1 | 0.0082/0.0090 | 14.76/16.20 | 0.6 | |
| 2 | 26 | Drie derde.00 | Vier vierde.02 | 6/6.06 | 8/8.81 | 0.0041/0.0045 | 7.38/8.01 | 1.0 | ||
| 273 | 1 | 44 | 5/5.08 | 7/5.18 | 10 op 10.26 | 14/13.72 | 21/20.63 | 0.0138/0.0152 | 24.84/27.36 | 1.6 |
| 2 | 40 | Vijf vierde.62 | 6/6.19 | 9/9.33 | 12/12.47 | 19/18.76 | 0.0063/0.0069 | 11.24/12.42 | 2.5 | |
| 325 | 1 | 60 | 7/6.93 | 9/9.28 | 14/14.00 | 19/18.71 | 28/28.13 | 0.0188/0.0208 | 33.84/37.44 | 0.6 |
| 2 | 56 | 6/6.47 | 9/8.66 | 13/13.05 | 17/17.46 | 36/26.26 | 0.0088/0.0097 | 15.84/17.46 | 1.0 | |
| 400 | 1 | 119 | 14/13.47 | 18/18.41 | 28/27.76 | 37/37.10 | 55/55.8 | 0.0374/0.0412 | 67.32/74.16 | 1.6 |
| 2 | 110 | 13/12.70 | 17/17.02 | 26/25.66 | 34/34.20 | 50/51.58 | 0.0173/0.0190 | 31.14/34.20 | 2.5 | |
| 500 | 1 | 185 | 45/4.15 | 55/57.68 | 85/86.74 | 0.0581/0.0641 | 104.58/115.38 | |||
| 2 | 180 | 40/41.99 | 55/57.68 | 85/86.74 | 0.0283/0.0312 | 50.94/56.16 | ||||
| 600 | 1 | 269 | 60/62.7 | 85/83.88 | 125/126.13 | 0.0845/0.0932 | 152.10/167.76 | |||
| 2 | 266 | 60/32.05 | 80/82.94 | 125/14.72 | 0.0418/0.0461 | 75.24/83.98 | ||||
| 700 | 1 | 379 | 90/88.41 | 120/118.17 | 175/177.71 | 0.0091/0.1313 | 214.38/236.34 | |||
| 2 | 358 | 85/83.51 | 110/111.62 | 165/167.85 | 0.0562/0.0620 | 101.16/111.60 | ||||
| 800 | 1 | 511 | 120/119.20 | 160/159.16 | 240/239.60 | 0.1605/0.1770 | 288.90/318.60 | |||
| 2 | 488 | 115/113.83 | 150/152.16 | 230/228.81 | 0.0767/0.0845 | 138.06/152.10 | ||||
| 900 | 1 | 649 | 150/151.39 | 200/202.36 | 305/304.3 | 0.2039/0.2248 | 367.02/404.46 | |||
| 2 | 630 | 145/146.96 | 195/196.44 | 295/295.40 | 0.0990/0.1091 | 178.20/196.38 | ||||
| 1000 | 1 | 805 | 185/187.78 | 250/251.00 | 375/377.45 | 0.2529/0.2788 | 455.22/501.74 | |||
| 2 | 792 | 185/184.75 | 245/246.95 | 370/371.36 | 0.1244/0.1374 | |||||
Hoofdkenmerken:
1) Materiaal: roestvrij staal en/of koolstofstaal, mangaanstaal, koper en titanium, enz.
2) Verwarmingsruimte: 1 - 500 m2
3) Vorm: vaste buisplaat, drijvende kop, U-type buis
4) Structuur: enkelkanaal, dubbelkanaal en meerkanaal
5) Voor verdamping, verwarming, condensatie en koeling
Verschillende specificaties zijn beschikbaar volgens de eisen van de klant.
Onze diensten:
- Ik weet het niet.
Kwaliteitsborging:Alle producten zullen tijdens de productie een gedetailleerde kwaliteitsinspectie ondergaan.
Producentenprijs: Fabrieksdirecte verkoop,concurrerende prijs.
1Uw vraag met betrekking tot onze producten of prijzen zal binnen 24 uur worden beantwoord.
2Goed opgeleid en ervaren personeel om al uw vragen in vloeiend Engels te beantwoorden.
3. OEM & ODM-projecten zijn zeer welkom. We hebben een sterk R & D-team hier om te helpen.
4Goede service na verkoop aangeboden, bel me terug als je vragen hebt.
5Bescherming van uw verkoopruimte, ontwerptekeningen en al uw privé-informatie.
- Ik weet het niet.rWerkplaats
Ons bedrijf
JIANGSU LIANZHONG METAL PRODUCTS (GROUP) CO., LTD
Lianzhong richt zich al vele jaren op het onderzoek en de ontwikkeling van chemische reactieapparatuur en heeft rijke ervaring in de toepassing van ketelreactoren, ethoxylatiereactoren,met een vermogen van niet meer dan 50 W.
Lianzhong richt zich al vele jaren op het onderzoek en de ontwikkeling van chemische reactieapparatuur en heeft rijke ervaring in de toepassing van ketelreactoren, ethoxylatiereactoren,met een vermogen van niet meer dan 50 W.
Verpakking en levering
Veelgestelde vragen
1. V: Wat is de MOQ? Kan ik een kleine bestelling plaatsen?
A: Kleine bestelling is ook welkom in ons bedrijf.
2. V: Hoe lang garantie kunnen we hebben voor mijn bestellingen
A: Een jaar garantie voor alle producten, 2 jaar garantie beschikbaar voor sommige specifieke bestellingen.
3. V: Welke dienst kunt u leveren?
A: We zullen alle details met u bevestigen voordat u betaalt, wij zullen u vooraf informeren over eventuele wijzigingen,Als de bestelling vordert, krijgt u foto's en video's voor uw referentie en wordt u op de hoogte gesteld van de status van uw bestelling. zal u voor verwijzing een ontwerp van documenten sturen voordat het officiële document wordt afgegeven.
4Q, hoe controleer je de kwaliteit?
A: we hebben ISO 9001 gepasseerd. We bedienen honderden klanten uit meer dan 40 landen over de hele wereld. Alle producten worden voor verzending 100% getest.
